电热带串联与并联的区别?

作者:中益电热带 发布日期:2019-06-29 文章热度值:0

摘要:文章“电热带串联与并联的区别?”由专业的电热带生产厂家为您提供,中益电热拥有丰富的电热带安装设计经验,下面是“电热带串联与并联的区别?”文章简介:很多人对电热带不太了解,更不清楚串联电热带与并联电热带之间的区别是什么,影响了自己对电热带产品的进一步选型,本文详细介绍并联型电热带与串联型电热带的各种区别,帮助。

很多人对电热带不太了解,更不清楚串联电热带与并联电热带之间的区别是什么,影响了自己对电热带产品的进一步选型,本文详细介绍并联型电热带与串联型电热带的各种区别,帮助大家了解电热带(文:中益电热带整理)。

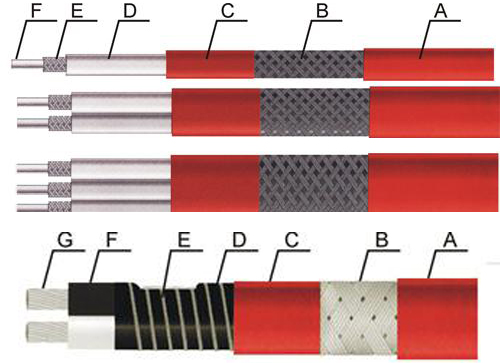

串联电热带与并联电热带的区别

并联式恒功率电伴热带

结构:其电阻丝是并联连接方式,其工作时是靠电阻丝发热对管道进行加热。

原理:两根相互平行的度镍铜绞线包覆在氟化物绝热层中,作为电源母线,并且在内绝热层外缠绕镍铬合金电热丝,每隔一个固定距离即将电热丝进行焊接,形成一个连续的并联电阻,当电源铜母线通电以后,各并联电阻随之发热,即形成一个连续发热的电热带,可任意剪切。

串联式恒功率电伴热带

结构:其电阻丝是串联连接方式,其工作时是靠电阻丝发热对管道进行加热。

原理:串联式电伴热带是由绝缘铜绞线为电源母线,即为发热芯线。具有一定内阻的芯线通过电流芯线就会产生焦耳热量(焦耳--楞次定律Q=0.24I\S2^;Rt),其大小与电流平方、芯线阻值和通过时间成正比。因此串联式电伴热带随着通电时间的延续,源源不断的发出热量,形成一条连续的、均匀发热的电伴热带。串联式电伴热带芯线电流相同、电阻相等,所以整根电伴热带首尾发热均匀,其输出功率恒定不受环境温度和管道温度影响。

串联恒功率电伴热带是一种由芯线发热体的电热产品,即在具有一定电阻的芯线上通过电流,芯线就发出焦耳热,由于芯线单位长度的电阻和通过的电流。在整个长度上是相等的,各处的发热量也就是相等的,不会如并联型电加热随着使用长度的增加造成尾端功率低,因此它主要适用于长距离管线的伴热保温,用一个电源点供电。

由以上工作原理反应出串联电伴热带具有其主要特点:

1、使用长度长,是普通电伴热带的12倍,但不能任意剪切;

2、额定输出功率,发热量恒定;

3、安装维护简单、全天服务,自动化水平高,运行及维护费用低。

4、定制产品,伴热效果及安全更有保障;

5、安全可靠、用途广、不污染环境、使用寿命长;

具体串联电热带与并联电热带相比存在以下区别:

1、串联电伴热带不可以裁剪,并联电伴热带可以裁剪。

2、并联电伴热带有屏蔽型和加强型两种型号,而串联电伴热带只有一种加强型(双护套

式)

3、结构区别
      串联恒功率电伴热带结构:电阻丝是串联连接方式,其工作时是靠电阻丝发热对管道进行加热;
      并联恒功率电伴热带结构:电阻丝是并联连接方式,其工作时是靠电阻丝发热对管道进行加热。

4、它们的发热元件不一样:串联电伴热带采用镍铬合金丝(里面的金属母线发热);

并联电伴热带采用的是镍铬绕丝发热(就是外面缠绕的绕丝,里面的金属母线起的是导电的作用)。

5、电伴热带可否任意剪切

并联恒功率电伴热带最短使用长度为3米/根,可以任意剪切;串联恒功率电伴热带需要定制,所以不能任意剪切;

6、应用领域

并联式恒功率电伴热带:主要应用于石油、化工、电力、冶金等管道系统、储罐、阀门、泵体的伴热、防冻或仪表管线的工艺温度维持。适用于短距离、大口径管道进行伴热保温。可用于普通场合和防爆场合Ⅰ、Ⅱ级2区。串联式恒功率电伴热带:适用于回路长度超出了并联式恒功率电伴热带上限的情况下,一个单供点的回路,最长可达3600米。可用于普通场合和防爆场合Ⅰ、Ⅱ级2区。

具体串联电热带与并联电热带相比存在以下优缺点:

串联电伴热带的优点:在于使用长度大,不易损坏,适用于长距离管道伴热,使用寿命长。

并联电伴热带的优点:就是可以根据现场情况不同,随意剪短伴热带。施工过程中比较方便,缺点是使用长度短,寿命相对比串联的短因为并联的电阻丝很细。

电热带的故障检修:

一、确定电伴热带敷设长度[1]  在没有图纸资料的情况下,要如何确定电伴热带的长度呢?我们可以按如下的方法判断电伴热带的长度:
  1.关闭电伴热管线电源,打开温控器上盖。
  2.用8mm套筒脱掉电源线,用万用表测量L1,L2间的电阻值,记为R。
  3.计算电伴热带长度,220V按L=1613/R,380V按L=4813/R。例如测得JFB-30/2J电伴热带(220V)L1,L2间电阻值为100欧姆,则1613/100=16.13,即电伴热带长度为16米。
  二、确定温控器和尾端的位置
  温控器和尾端的位置也是非常重要的,这是进行检修测试的基点。温控器露在保温层的外面很容易确定,尾端一般埋于保温层中,除非手里有设计图纸,否则不容易确定。如果没有图纸,可按以下经验进行估计:
  一般来说,Φ114及以下的管线平铺一根电伴热带,那么我们可以根据测电伴热带电阻计算出的电伴热带的长度,然后根据管线的长度估计出尾端的大致位置。大于Φ114的管线,一般会平铺两根(或以上),例如Φ813平铺4根电伴热带,4个温控器和4个尾端的位置一一对应(原因是电伴热带在敷设时,不允许交叉)。对于罐体来说,一般采用缠绕方式,所以温控器和尾端一般分别位于罐体的两端。
  三、确定检测的起始点
  确定一个好的起始点,能极大地提高检修的效率。根据现场不同的情况应进行具体分析:
  对于长直管线的情况,应采用对分法进行逐步缩小范围的方法检修。一般这种情况电伴热带损坏的可能性很小。
  对于弯头较多的情况,一般弯头处是比较容易损伤电伴热带的地方,我们可以由此处开始检测。
  比较容易损伤电伴热带的部位还有:罐体的排污处、上下罐体之间的结合部、液位计、法兰还有阀门、仪表箱的进出口部分。这些都是需要注意的地方,可以作为起始点。
  四、故障点不止一处
  如果故障点多于1处,则需要用导线作为辅助进行查找,因为电伴热带的编织层被分成两段后,有可能前段和后段都存在问题,这样再次进行缩小范围的二分时,就需要将绝缘不好的那段电伴热带的编织层通过导线,与距离最近的绝缘好的电伴热带的编织层相连,然后进行绝缘测试。

电热带

注:自限温或恒功率电热带
